Ligne de tréfilage combinée

Notre ligne de tréfilage multiple est une solution intégrée conçue pour le traitement continu de différents métaux, notamment l’acier, le cuivre, l’aluminium, l’acier inoxydable et divers alliages. Ce système de tréfilage permet de transformer les matières premières en barres rondes ou profilées grâce à un processus continu regroupant le tréfilage, le redressage, la coupe et la finition de surface.

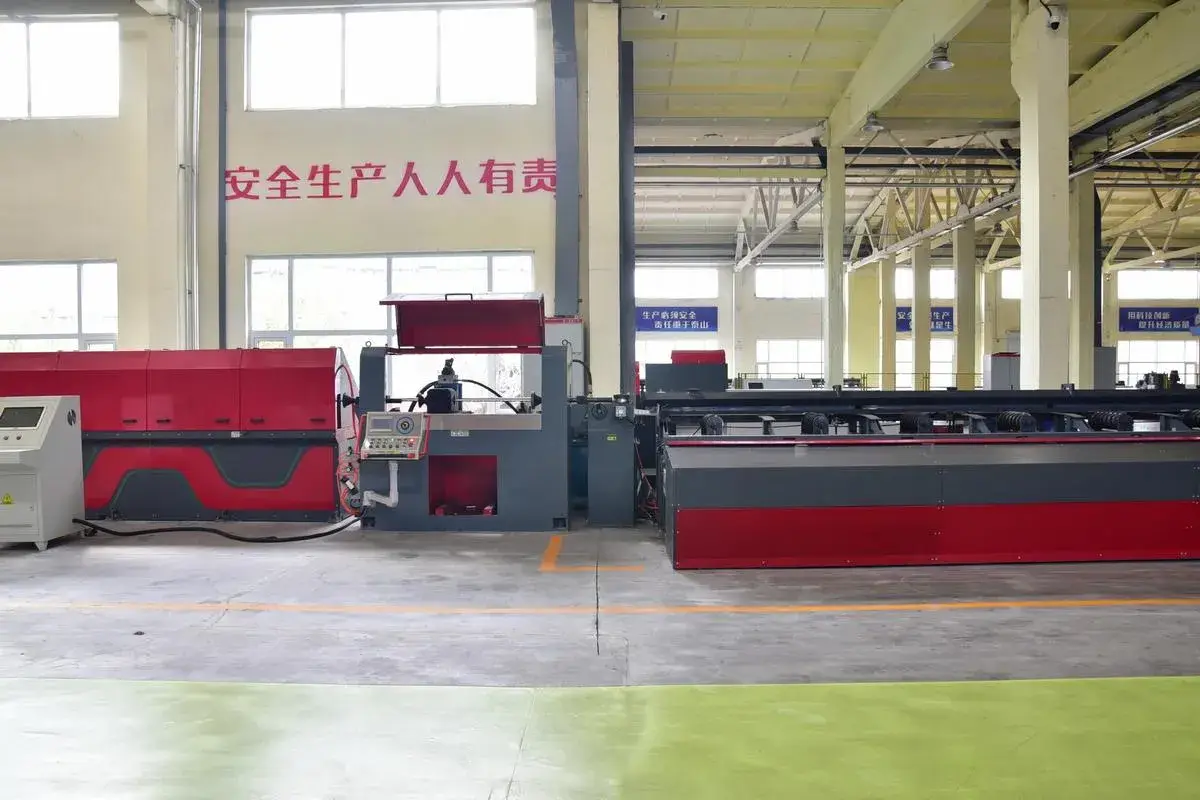

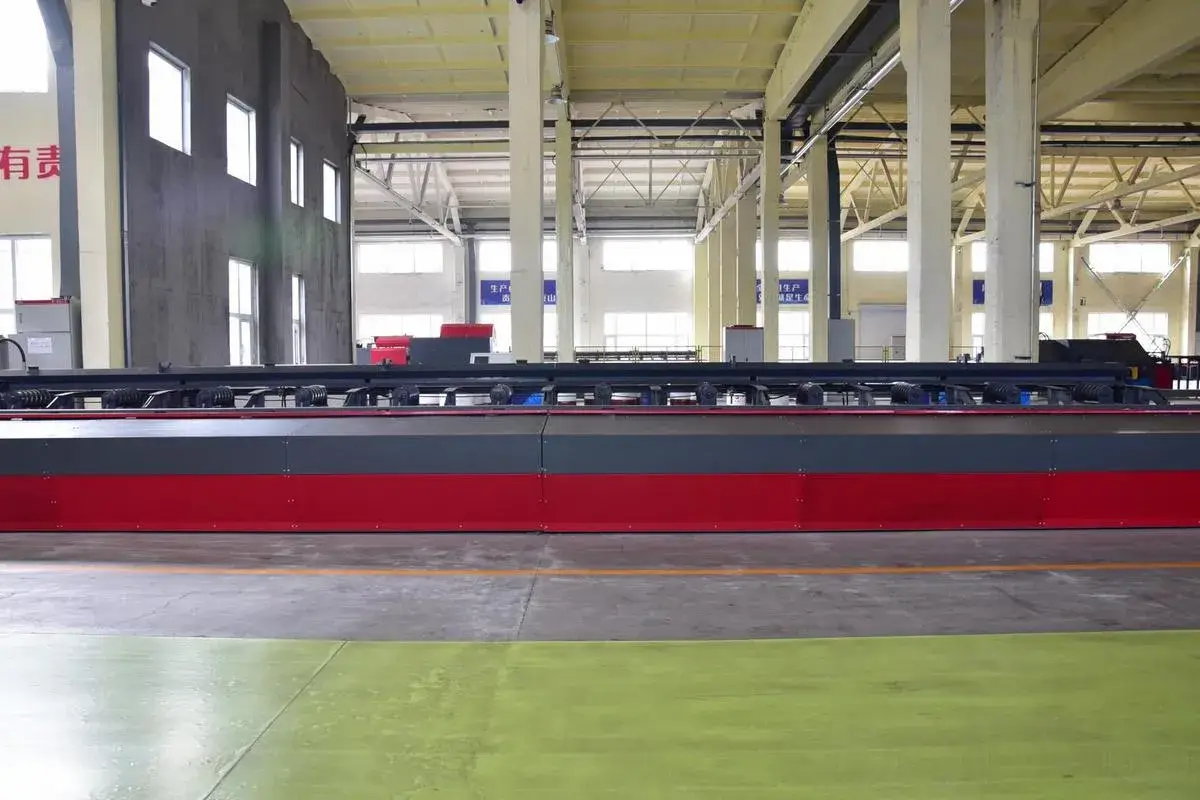

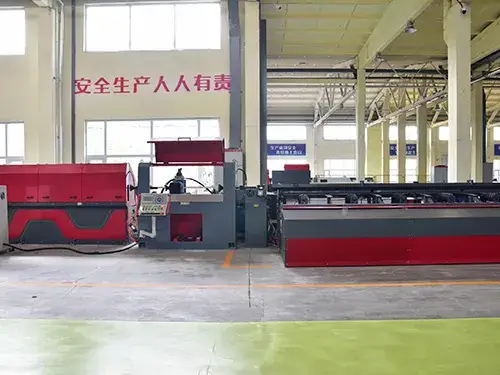

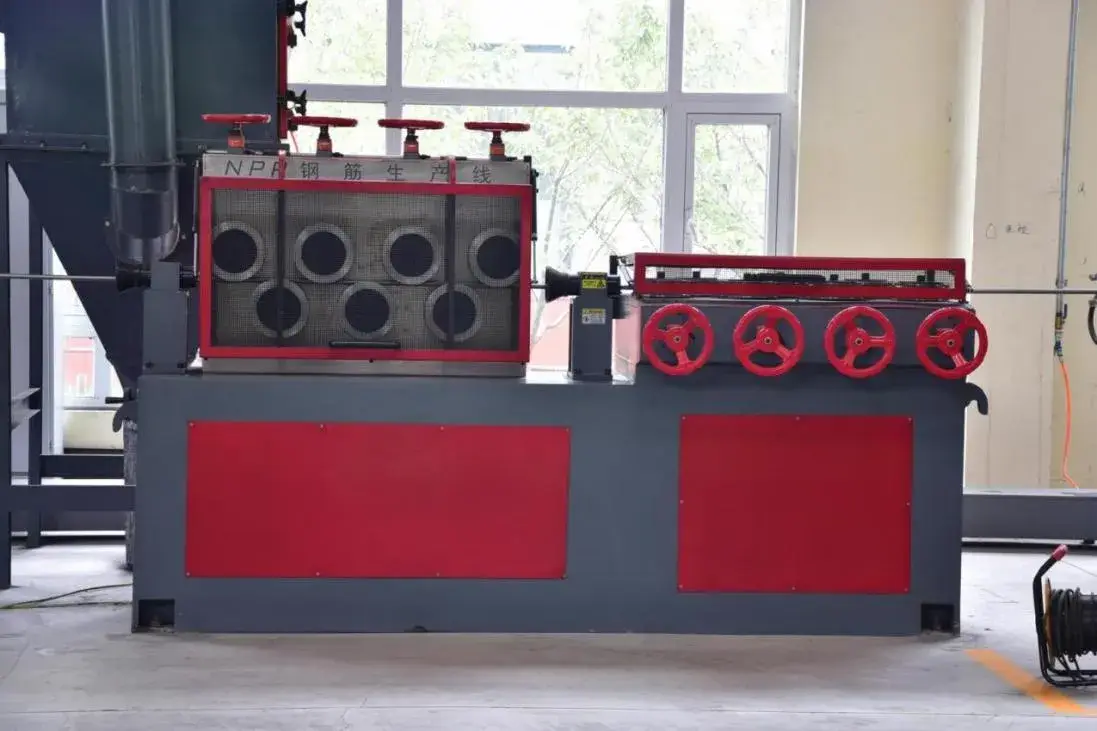

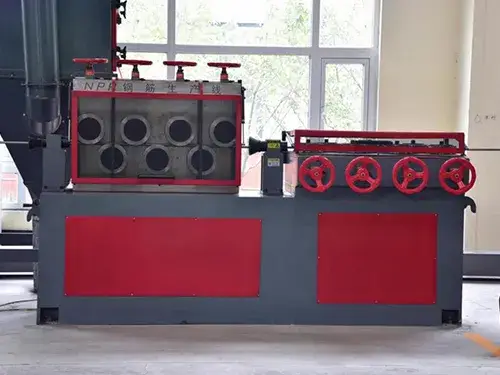

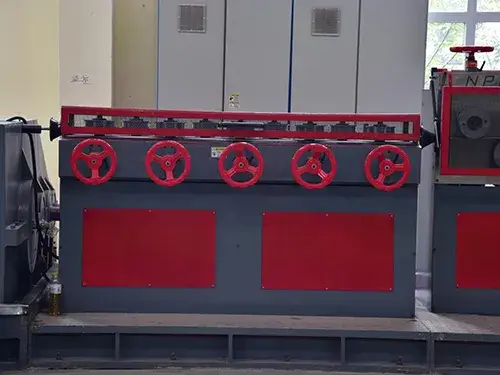

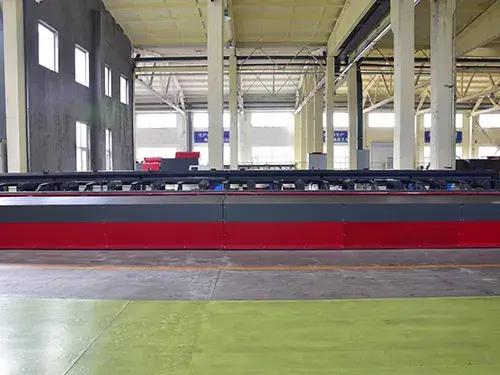

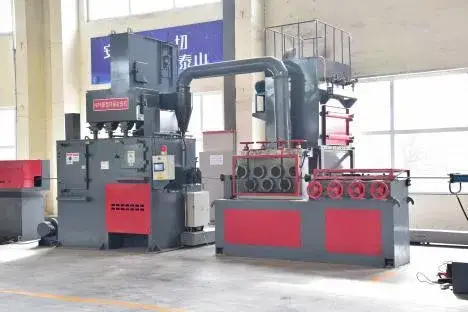

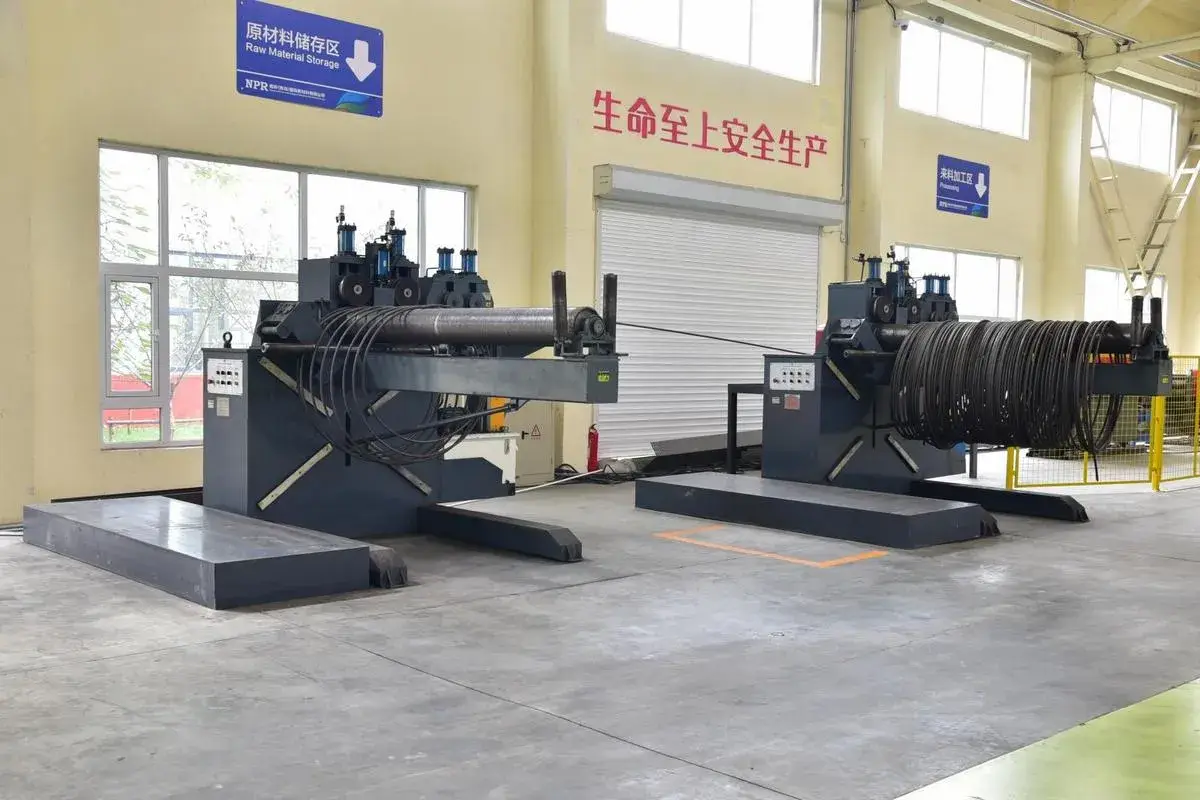

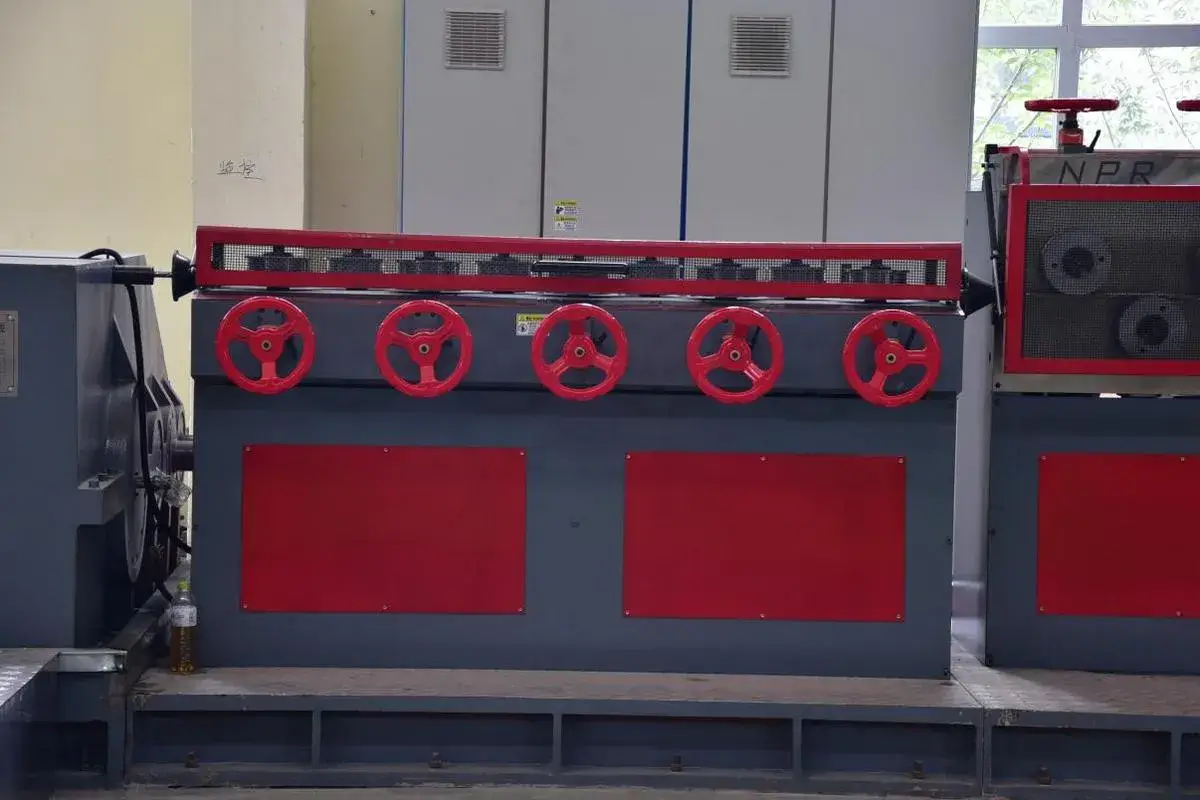

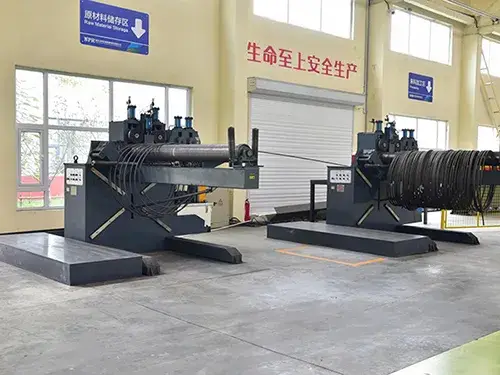

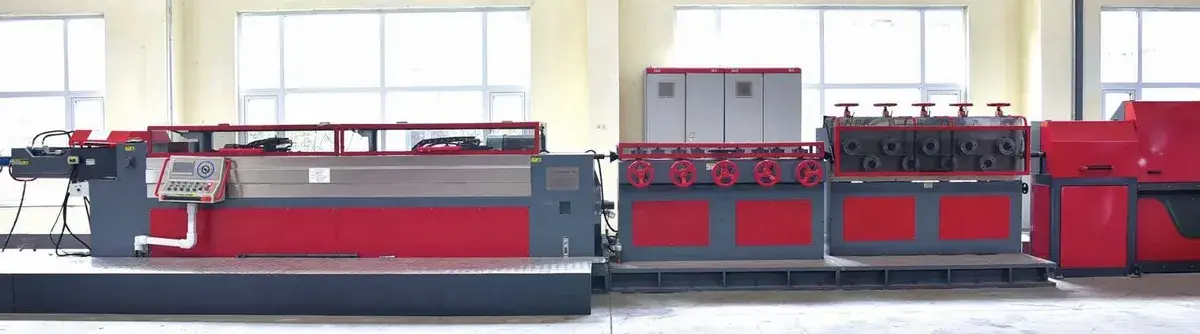

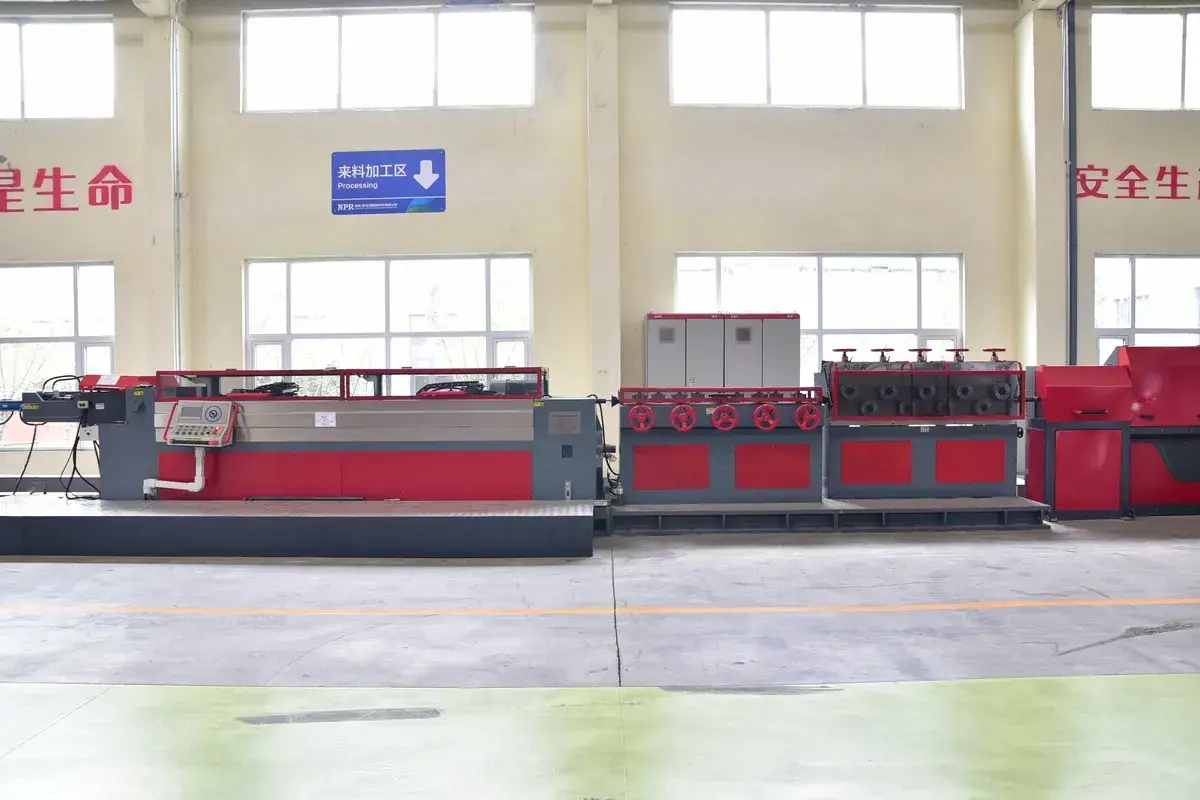

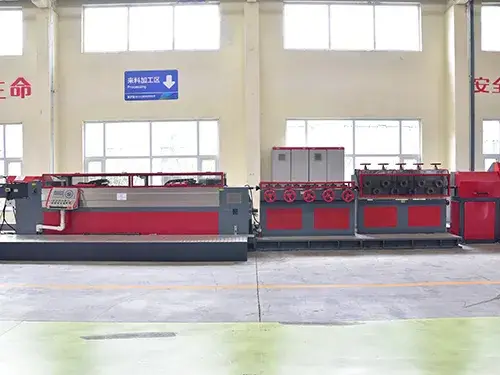

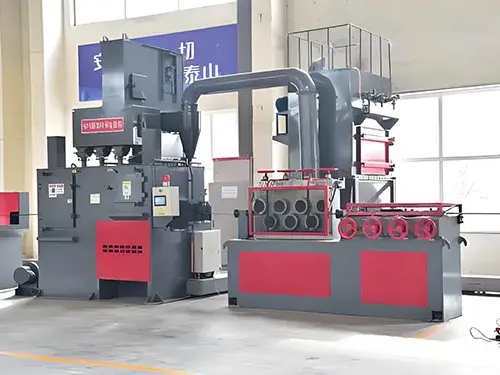

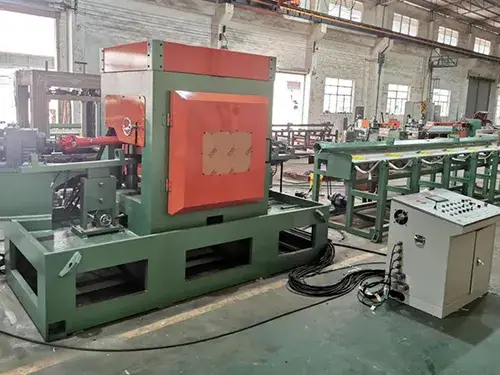

Développée pour les applications industrielles à grande échelle, cette ligne de transformation de fils traite des matériaux d’un diamètre d’entrée compris entre Ø30 mm et Ø8 mm, avec une force de traction allant de 3 à 25 tonnes. La ligne combine plusieurs équipements de traitement au sein d’un processus automatisé comprenant un dérouleur, un pré-redresseur, une grenailleuse, une unité de tréfilage, un redresseur de profilés, une cisaille hydraulique, une table de guidage, une redresseuse à deux rouleaux ainsi qu’une table de réception.

Demander un Devis

Paramètres techniques (HLT-SX-20T)

Force de Traction Maximale	200 kN
Vitesse de Tréfilage à Vide	5–50 m/min (vitesse infiniment variable)
Plage d'usinage	Barre ronde : Ø 10 mm – Ø 30 mm Barre carrée : H 10 mm – H 21 mm Barre hexagonale : S 10 mm – S 25 mm Cuivre : Ø 45 mm Aluminium : Ø 45 mm
Longueur d'usinage	2m–12m (±5 mm)
Rugosité de surface du produit fini	Ra0.4–0.8μm
Rectitude du produit fini	Barre ronde ≤0.3mm/m
Tolérance dimensionnelle	±0.02mm
Puissance totale	Environ 250kW
Puissance du moteur principal	160kW
Alimentation électrique	Triphasé 380 V/50 Hz
Pression d'air	4MPa ± 1MPa
Poids total de la machine	Environ 68t
